磨削時(shí)進(jìn)刀量大，砂輪磨削力差，冷卻不充分，磨削溫度1200℃-1300℃。

當(dāng)工件表面溫度達(dá)到1200℃-1300℃時(shí)，工件（高速鋼M2）材料將重新奧氏體化，原有的組織被破壞，并且由于溫度正好處于M2的正常淬火溫度范圍（說明：磨削加熱速度極快，相關(guān)資料介紹，可以超過1000℃/秒，由于加熱速度快，材料相變點(diǎn)將向高溫區(qū)推移，完全奧氏體化溫度升高，正常淬火溫度范圍也由1150-1250℃升高到1200-1300℃），此時(shí)可以分為兩種情況：

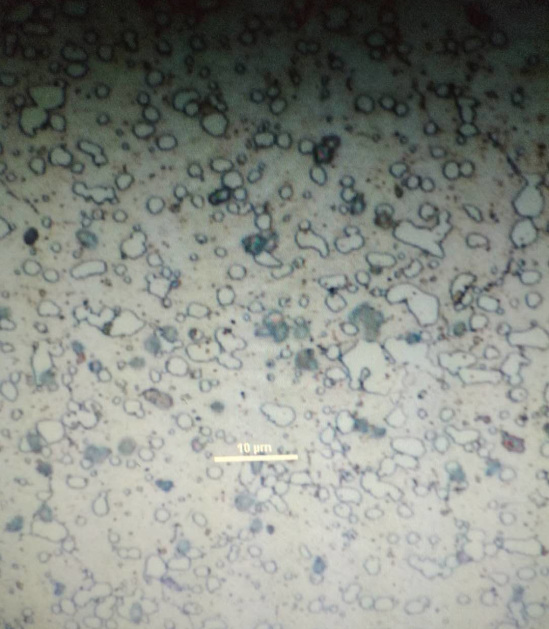

磨削加熱速度極快超過臨界值TL，工件隨后被磨削液急冷或被刀體自身熱陷快速冷卻，工件表面原有的淬火回火組織被破壞，在速度足夠快的情況下，回火馬氏體將直接轉(zhuǎn)變?yōu)閵W氏體，并在隨后的冷卻過程中轉(zhuǎn)變?yōu)榇慊瘃R氏體+殘余奧氏體+共晶碳化物，晶粒度9-11級(jí)；

在不做特殊處理的情況下，基本上看不到晶界，共晶碳化物保持了原貌。

待續(xù)……
