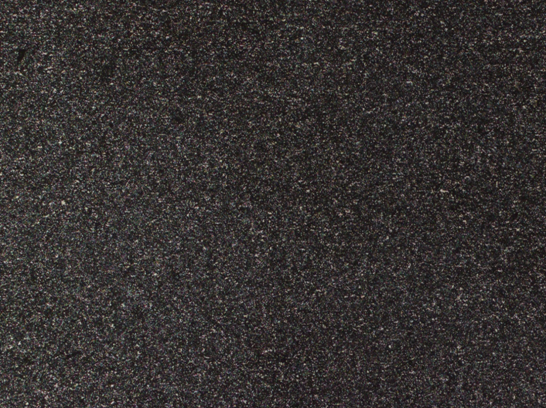

磨削時進刀量適中，砂輪磨削力適中，冷卻能力強，磨削溫度小于600℃。磨削溫度小于600℃，材料未發(fā)生相變，瞬間的600℃只會有少量的微細碳化物析出并不會造成碳化物的集聚長大，因此，金相組織和硬度沒有變化。金相組織如下圖：

金相組織（100×）：回火馬氏體+共晶碳化物+1%殘余奧氏體，其中，共晶碳化物大小1級，共晶碳化物不均勻度1級。硬度63-66HRC。

由于只是瞬間到達最高溫度（時間小于1秒），此時馬氏體中析出的碳化物主要類型是Mo2C，W2C，V3C4，并且析出尺寸及其微小，無法用金相顯微鏡分辨，此時不但不會降低產(chǎn)品硬度，還有二次硬化和誘發(fā)殘奧轉(zhuǎn)變的作用，此溫度磨削對產(chǎn)品組織和壽命都有好處，但實際因為控制和一致性問題，基本無法應(yīng)用。

以上一至四在生產(chǎn)過程對產(chǎn)品壽命造成了不同程度的影響，是必須避免的。重慶派斯克刀具在常規(guī)的磨削生產(chǎn)過程中，嚴格控制磨削時進刀量，時刻關(guān)注砂輪磨削力，磨削過程的冷卻能力，保證產(chǎn)品磨削后顏色始終保持銀白色，實際磨削溫度常常是控制在200℃以內(nèi)。

完結(jié)。
