磨削時進(jìn)刀量大，砂輪磨削力差，冷卻不充分，磨削溫度650℃-850℃。在這個溫度范圍，溫度未超過了材料的A1點，但溫度大于回火的二次硬化峰值溫度，產(chǎn)品最終硬度將下降，根據(jù)溫度的高低硬度在45-62HRC之間變化。材料硬度降到最低，硬度45-55HRC。這便是人民常說的磨削退火，注意：高速鋼因為紅硬性好的原因，磨削退火溫度比一般的碳素工具鋼、合金工具鋼的高得多，通常有磨削氧化色后一般的碳素工具鋼、合金工具鋼硬度都將大幅度下降，而高速鋼則下降很少或基本不下降。

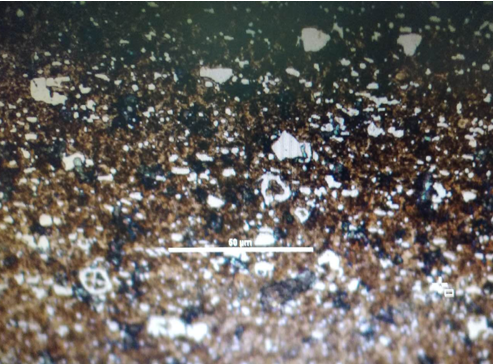

磨削溫度接近相變點A1左側(cè)溫度時工件表面的金相組織如下圖：

組織：回火馬氏體+新析出碳化物+共晶碳化物。由于沒有相變，原始晶粒不發(fā)生變化。

由于硬度太低，此時的產(chǎn)品基本上已經(jīng)失去切削功能，產(chǎn)品使用刃口會短時間內(nèi)發(fā)生卷刃、變形。

待續(xù)……
