淬火后回火一般最長時間不超過8小時。當然間隔的時間越短，淬火微裂紋不會進一步擴展，回火時可以焊合；間隔的時間越短，奧氏體陳化穩(wěn)定效果越小，回火的效果越好。

中國的航標要求低中碳鋼在淬火后16小時內回火，日本標準里對高碳鋼做了要求：在淬火后4小時內回火，派斯克刀具刨刀釬焊及熱處理自動生產線上高速鋼刨刀淬火后的回火時間間隔為8分鐘。當然每個國家及地區(qū)或企業(yè)都有自己不同的規(guī)定，最好是淬火后能及時回火，如果要放置較長時間(一般超過8小時)才回火，建議先采用低溫150度60分先去應力回火，再正式回火。

淬火與回火的時間差還跟與具體材料有關系，如果超過12小時，對一般的工件也不會有很大的影響。

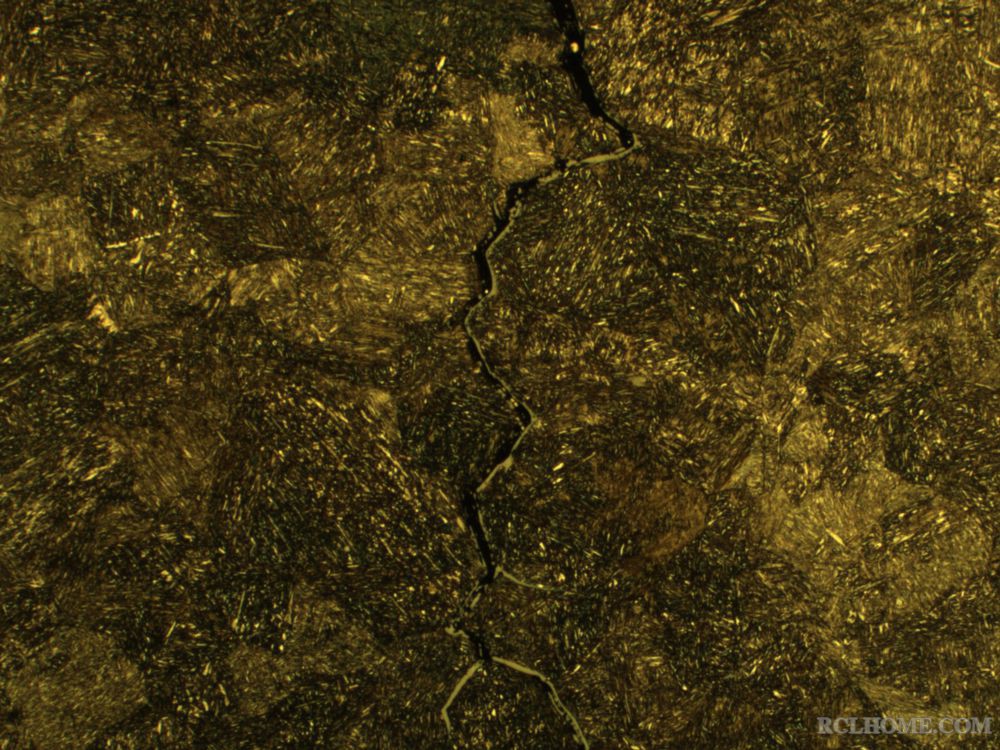

高碳鋼最好淬火后立即回火，一般不超過半小時，否則會由于應力產生開裂。圖一為一種高碳鋼刀具淬火后為及時回火出現(xiàn)的后期擴展的沿晶裂紋及其附近的金相組織。

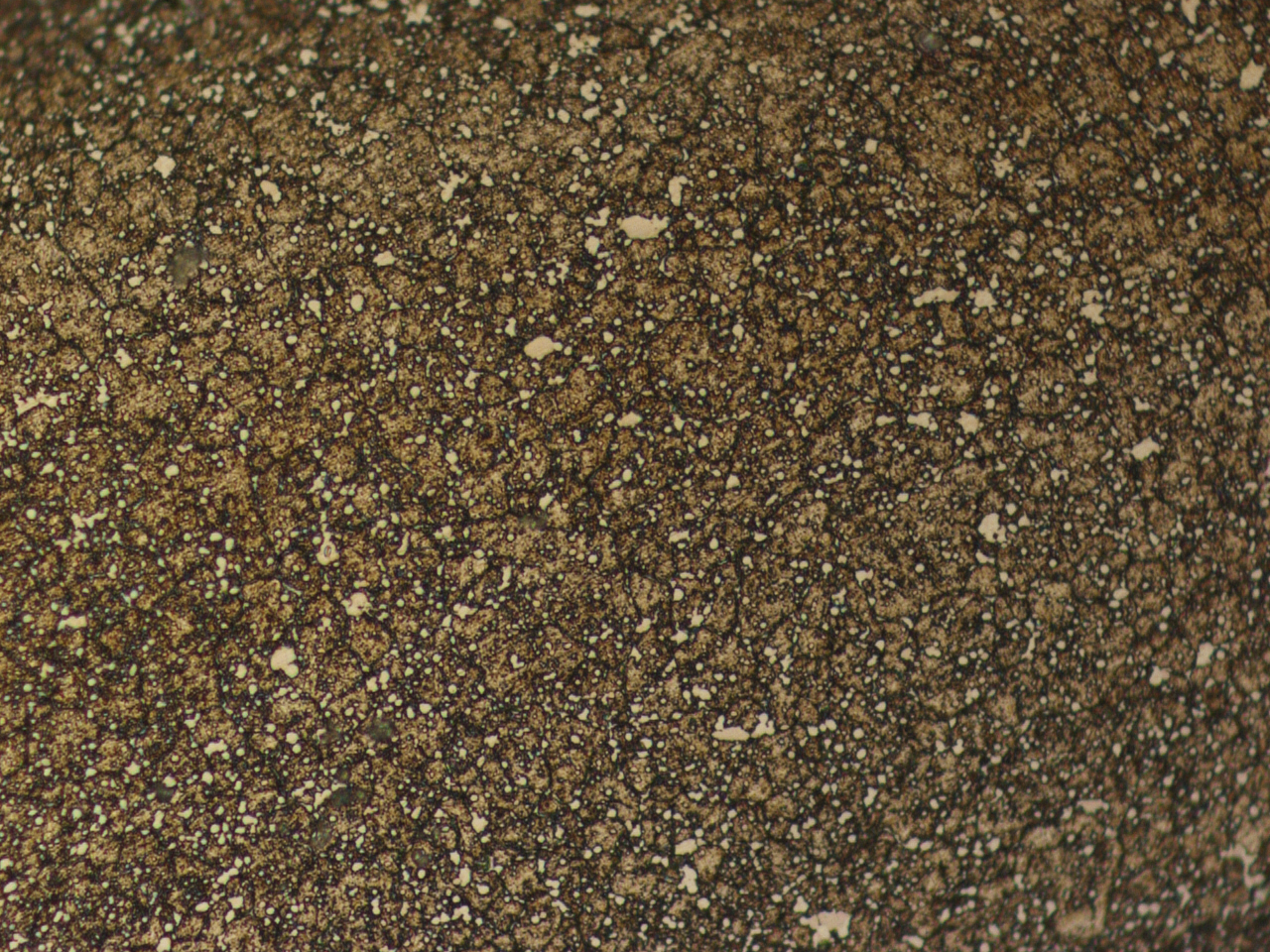

當?shù)毒卟捎酶吆辖痄?，淬火后有較高比例的奧氏體，停留時間過長將不利于最終奧氏體的轉變完全性，導致刀具尺寸穩(wěn)定性不好、切削性能變差。圖二為高速鋼刨刀淬火后未及時回火（放置時間10天以上）的金相組織，雖經過三次回火仍然保留了有較多的奧氏體組織。

派斯克刀具愿為木工刀具行業(yè)和廣大用戶提供力所能及的技術支持和輔導！

以上文章來源于iceline.cn，轉載請注明出處。
